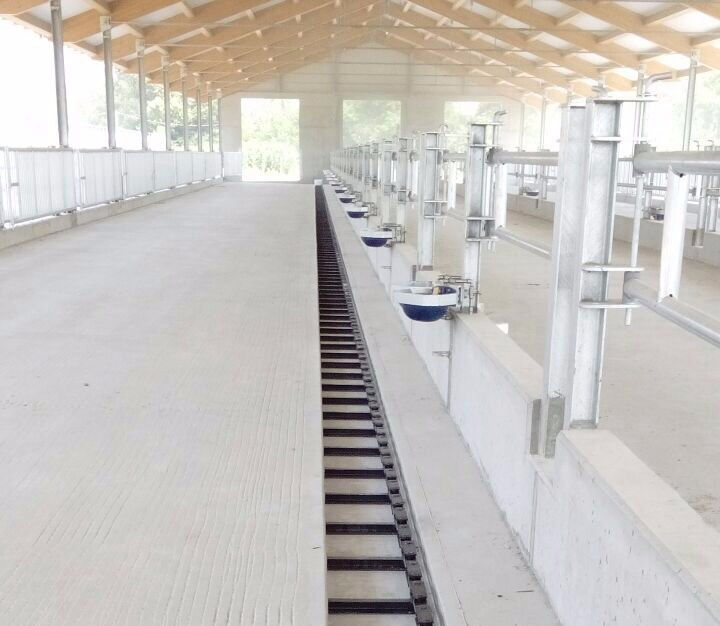

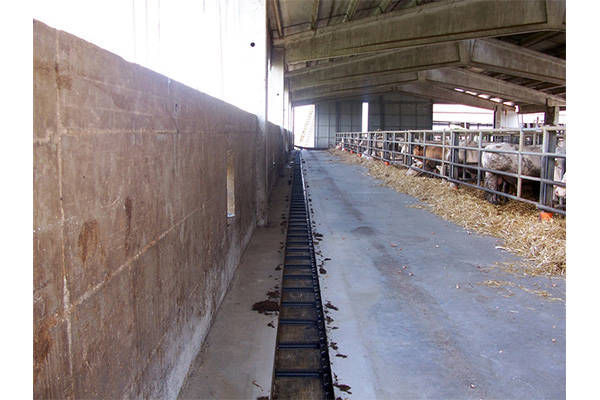

Produciamo fin dagli inizi della nostra attività, quando ancora era una piccola ditta artigianale, catene per gli impianti di pulizia delle stalle e nel corso degli anni abbiamo maturato una esperienza molto solida.
Costruiamo e proponiamo catene per stalle di ogni dimensione e tipo, con perni Ø18, Ø20, Ø22, in FE, rinforzate o al manganese, con specifiche caratteristiche e lavorazioni, in modo da adattarsi alle più disparate situazioni.
I nostri elevatori sono progettati e costruiti a misura, fino a 16,00 mt di lunghezza, per impianti con ingranaggio a 3 oppure 6 punte, con tensionatori manuali oppure automatici.
Sull’impianto vengono montati gruppi riduttori di ultima generazione, assemblati da personale altamente specializzato.

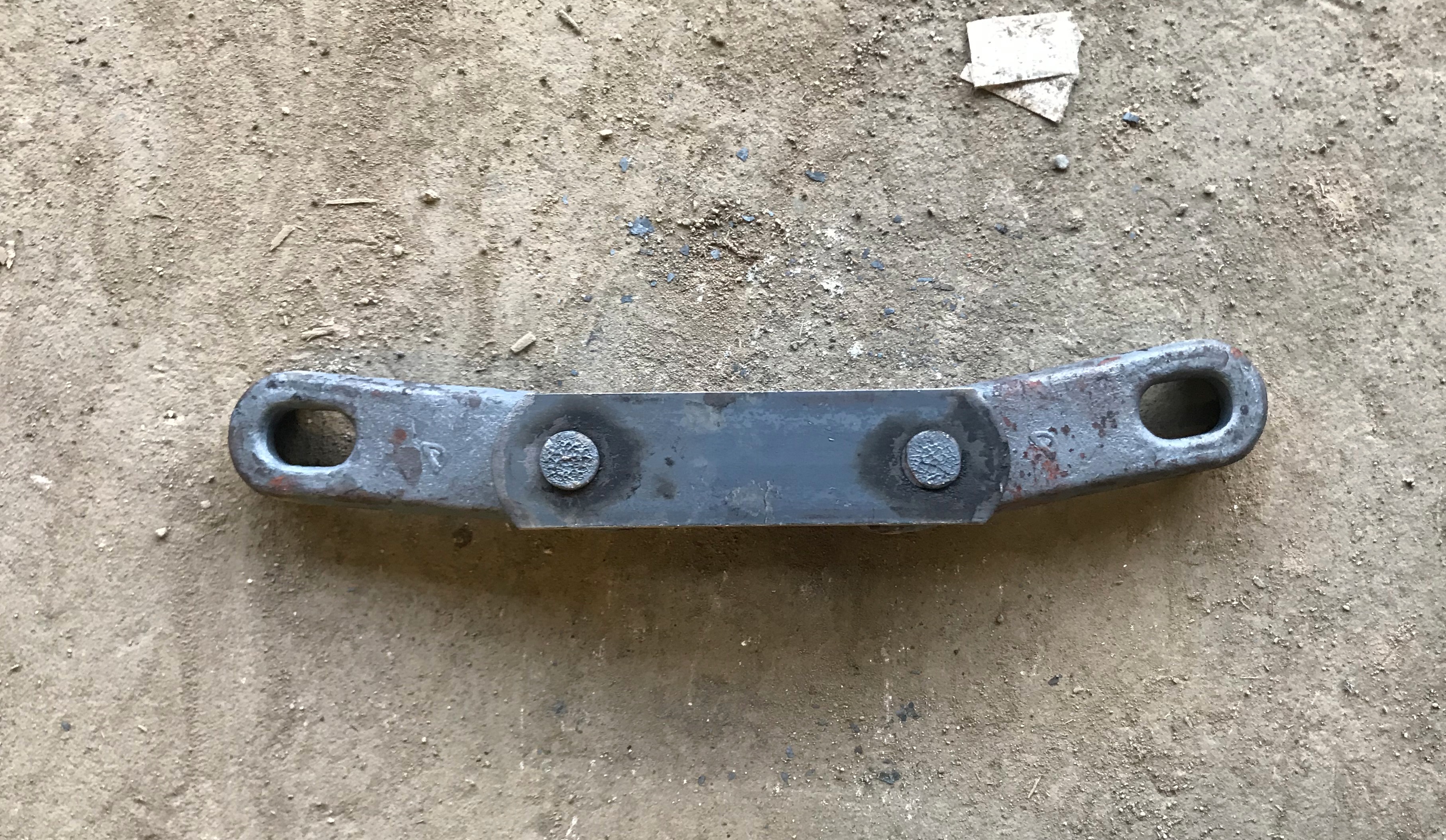

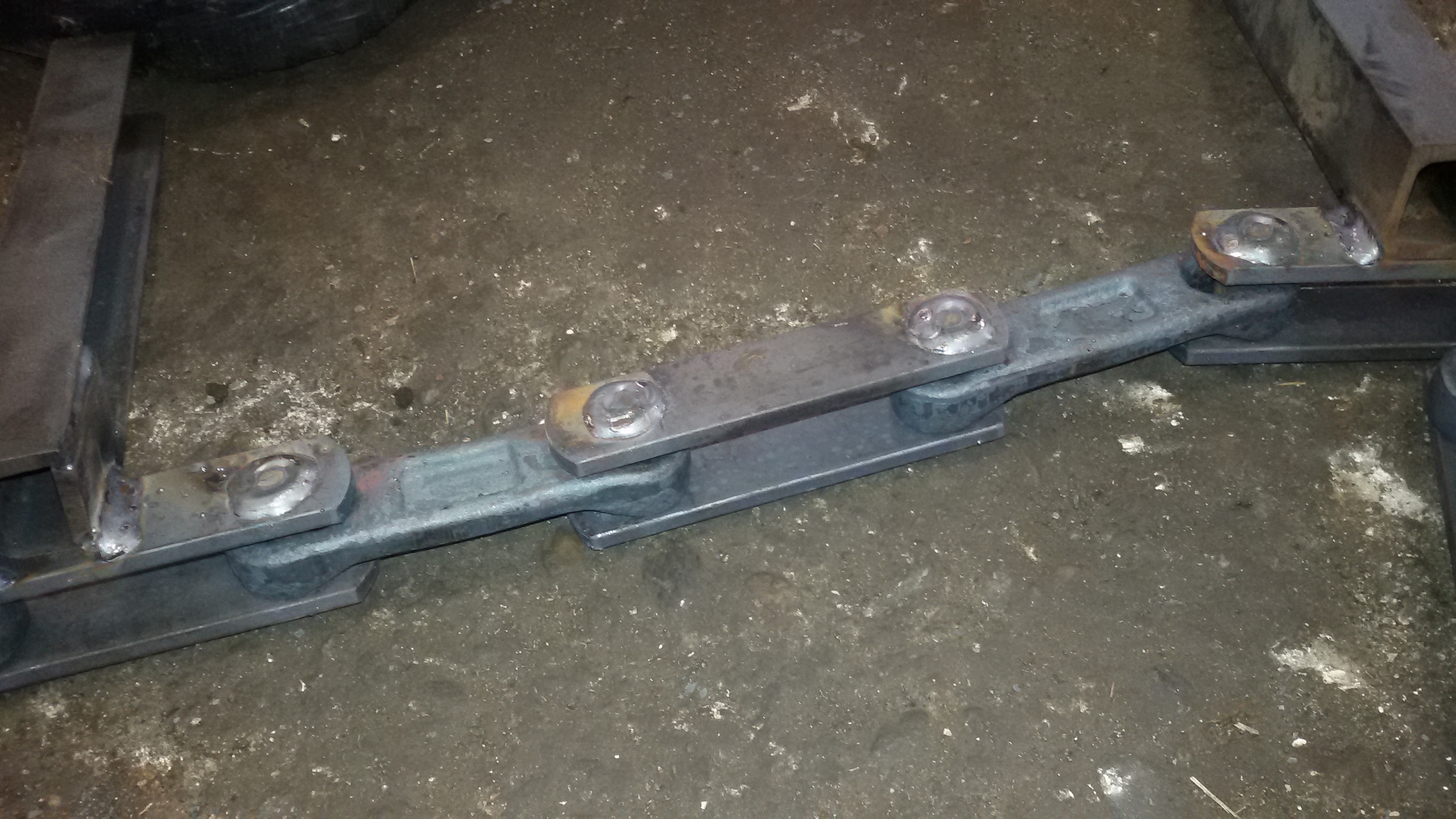

Catena C45 con perno Ø18, con piatto superiore e inferiore 40x8 e paletta in ferro U 50x38 con rinforzo
Catena C45 con perno Ø18, con piatto superiore 40x10, piatto inferiore 40x8 e paletta in ferro U 50x38 con rinforzo
Catena 20MnCr5 con perno Ø18, maglia rinforzata 20MnCr5 e paletta rinforzata in ferro a U 50x38. Trattata termicamente con indurimento HB180 (Il trattamento termico interessa tutta la maglia e tutto il perno laddove nelle catene temprate si ha solo l’indurimento superficiale della maglia e del perno da 6/10 a 8/10)

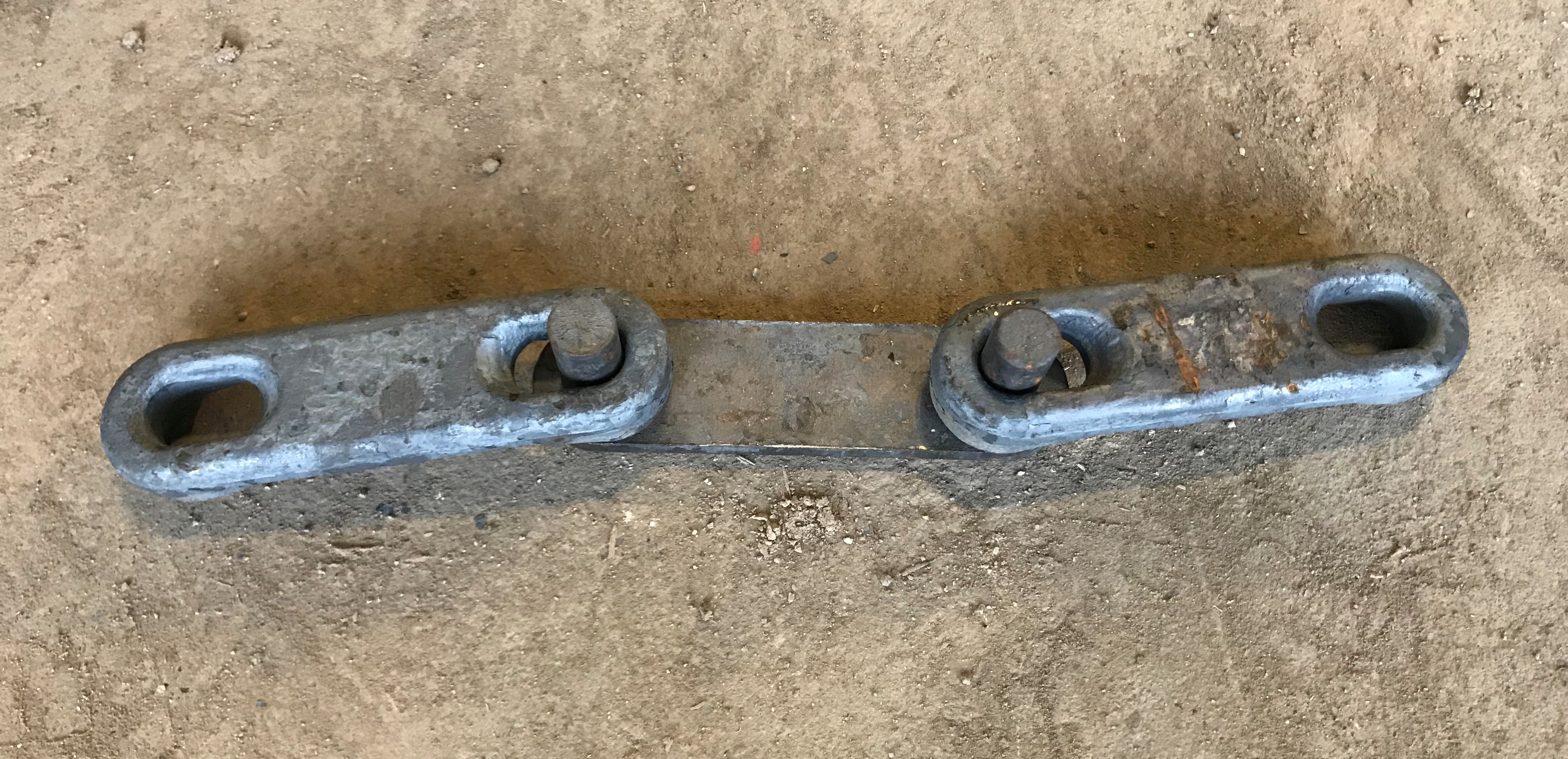

Catena C45 con perno Ø20, con cavallotto superiore stampato, piatto inferiore 40X10 e paletta in ferro U 50x38 con rinforzo
Catena C45 con perno Ø22, maglia C45 con cavallotto superiore stampato, piatto inferiore in 50x10 e paletta in ferro U 50X38 con rinforzo
Catena 20MnCr5 con perno Ø22, maglia e cavallotto stampato in 20MnCr5, piatto inferiore 50x10 e paletta in ferro U 50X38 con rinforzo. Trattata termicamente con indurimento HB180. (Il trattamento termico interessa tutta la maglia e tutto il perno laddove nelle catene temprate si ha solo l’indurimento superficiale della maglia e del perno da 6/10 a 8/10)
La paletta di serie misura cm 36 ed è per la canaletta da cm 40. Nel caso di canaletta da cm 45 o cm 50 produciamo le relative palette più lunghe.

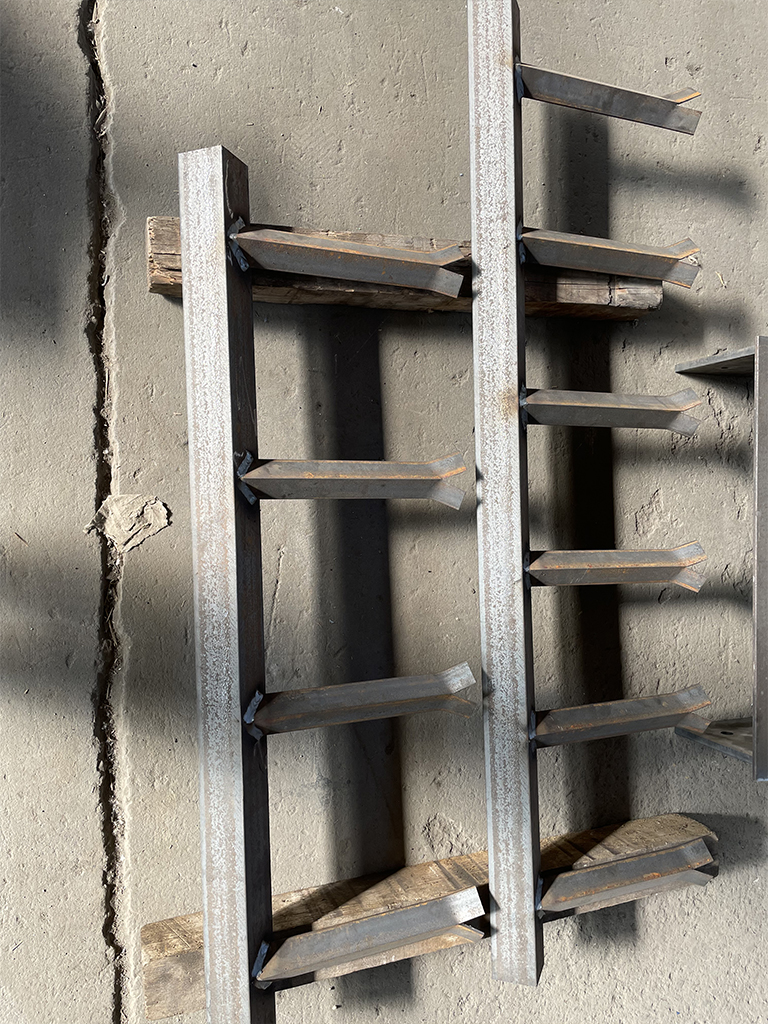

Produciamo differenti tipi di catene per impianti a raschiatore:
- Catena per raschiatore C45 con perno Ø18
- Catena per raschiatore 20Mncr5 con perno Ø18
- Catena per raschiatore C45 con perno Ø20

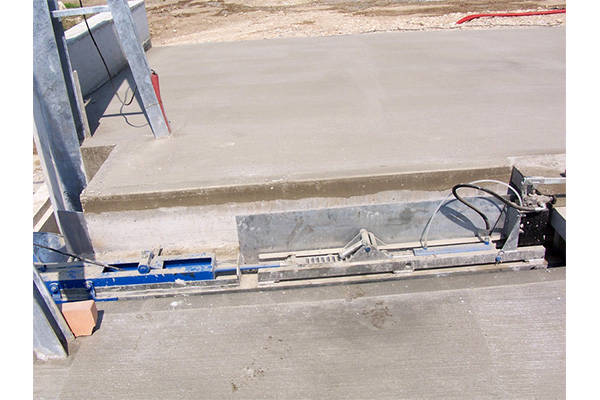

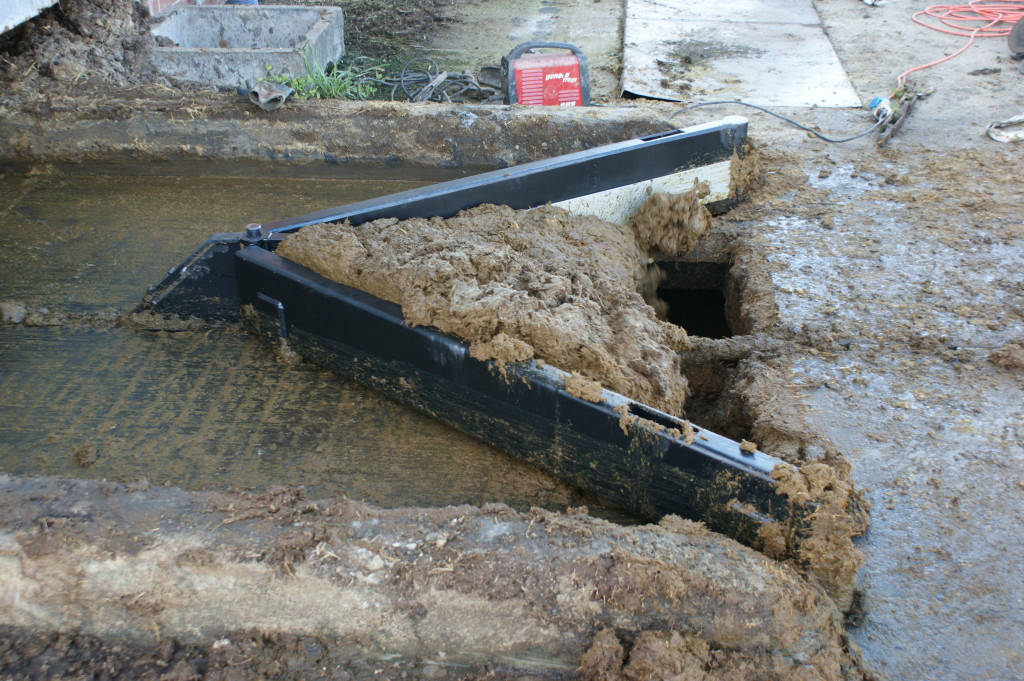

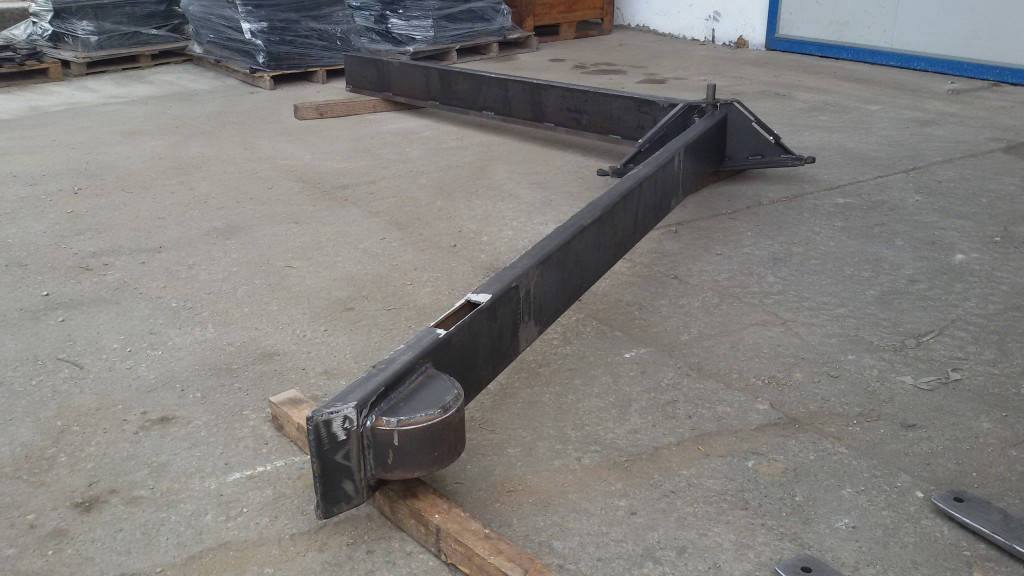

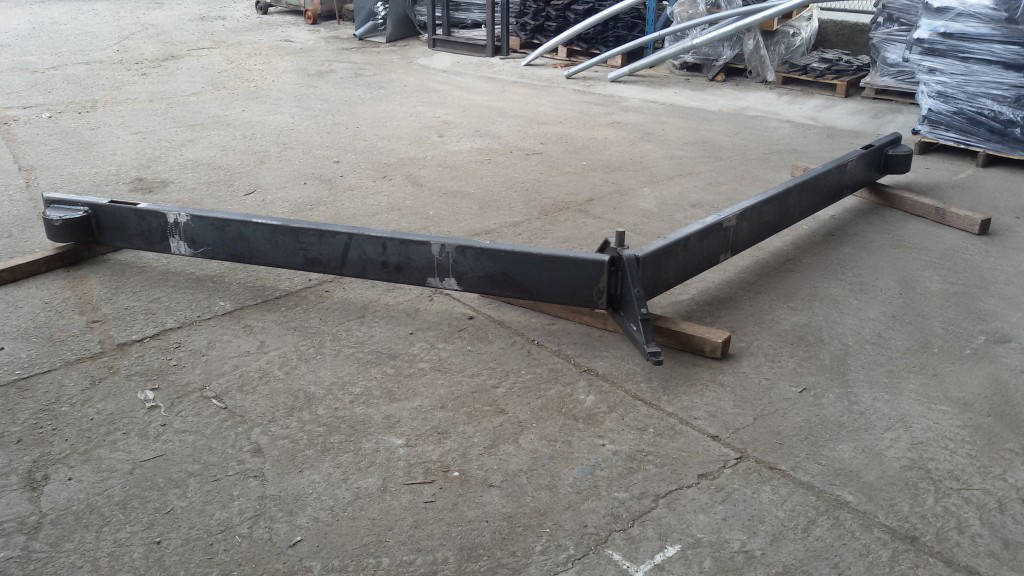

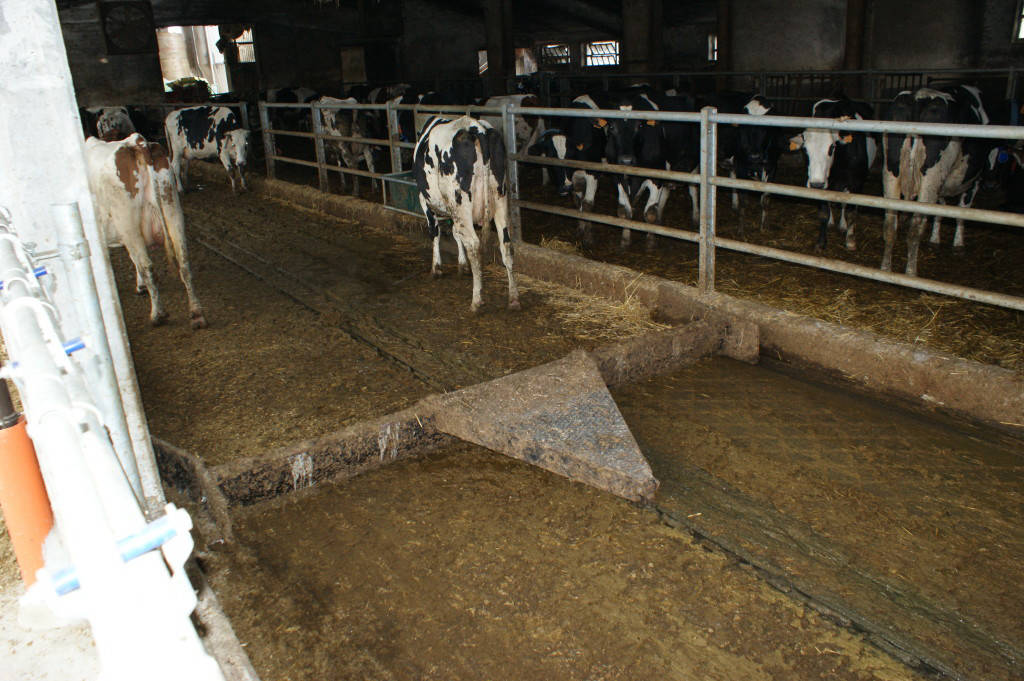

Le catene sono collegate alla pala di raccolta che può essere:

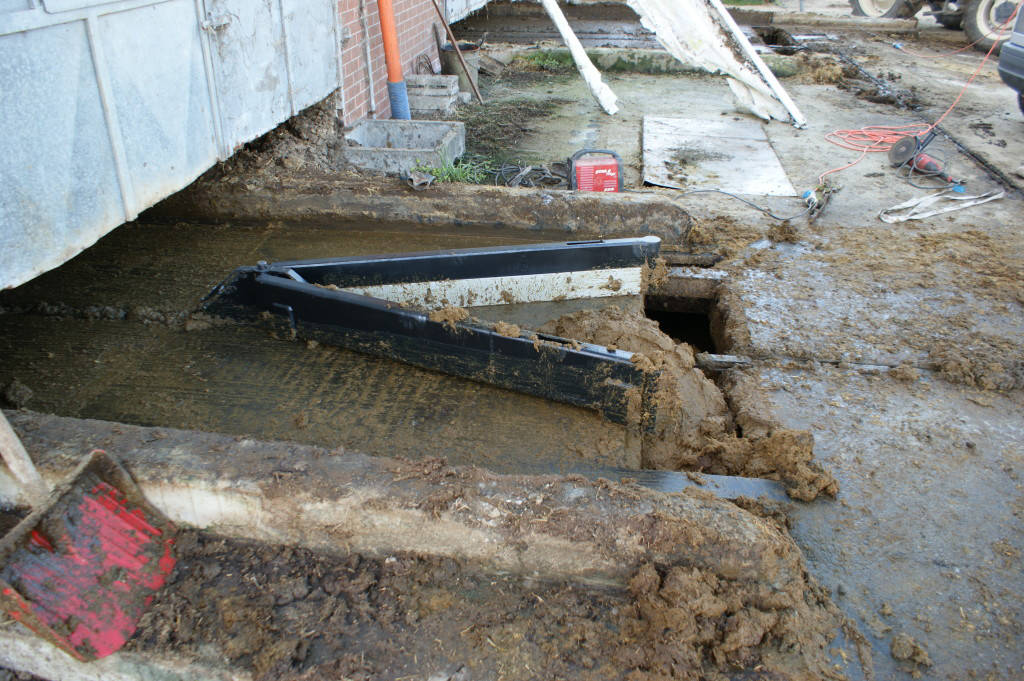

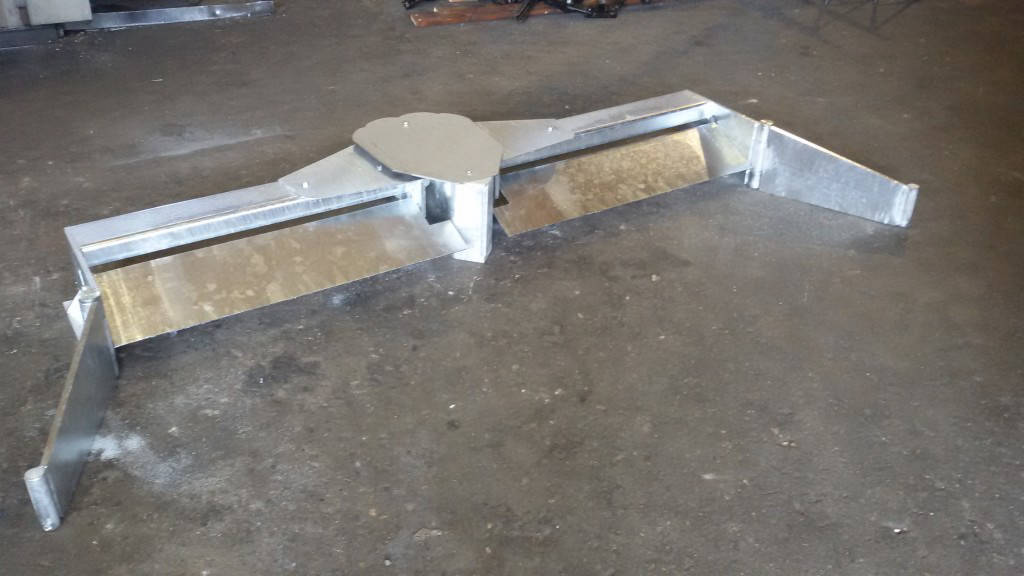

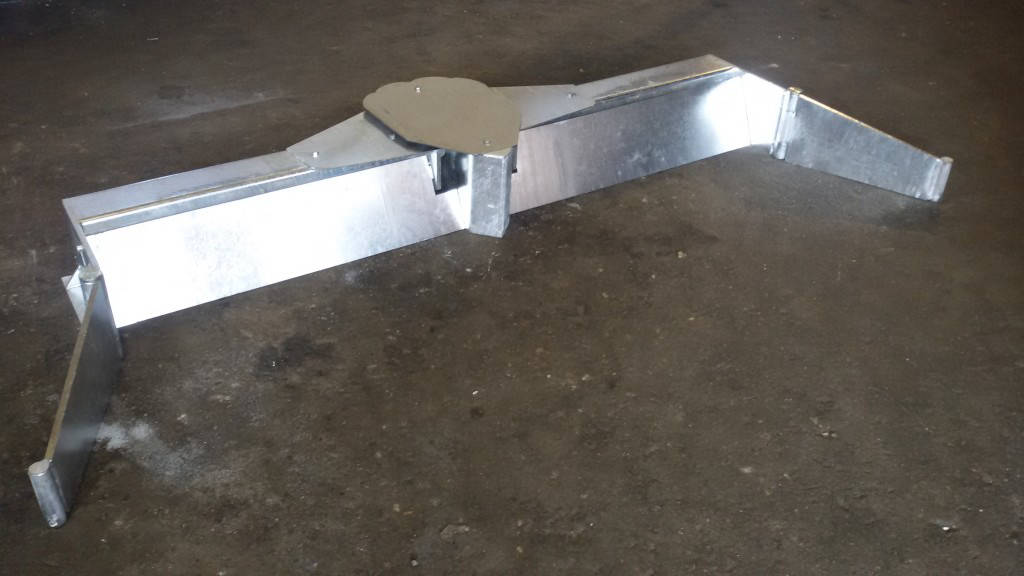

- A farfalla, disponibile verniciata o zincata, dai 2,00 ai 5,00 mt con piatto di raschiamento regolabile in altezza.
- A ribaltina basculante, verniciata o zincata, dai 2,00 ai 5,00 mt completa di bandelle laterali con apertura a farfalla. Disponibile anche in INOX
Naturalmente è possibile abbinare un quadro di comando elettrico per la gestione dell’impianto.

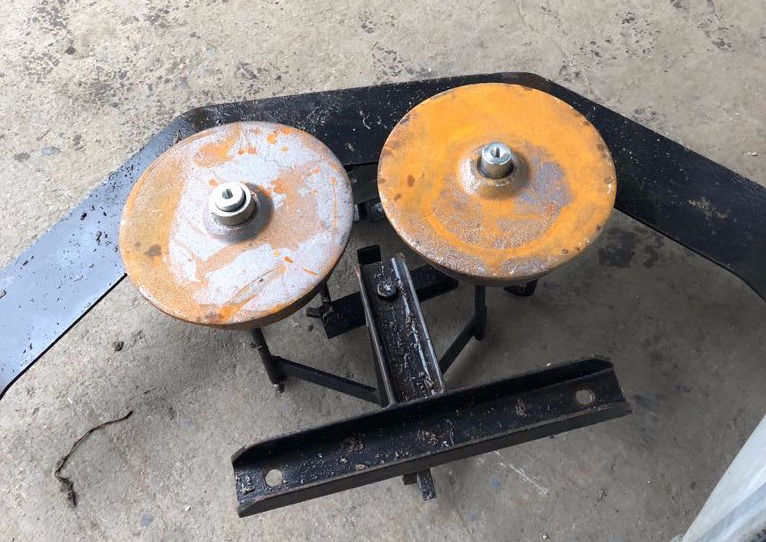

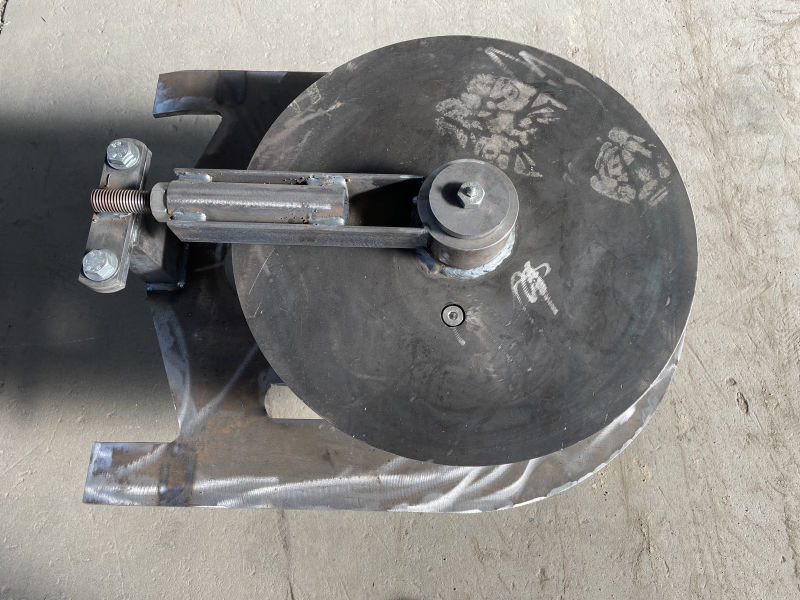

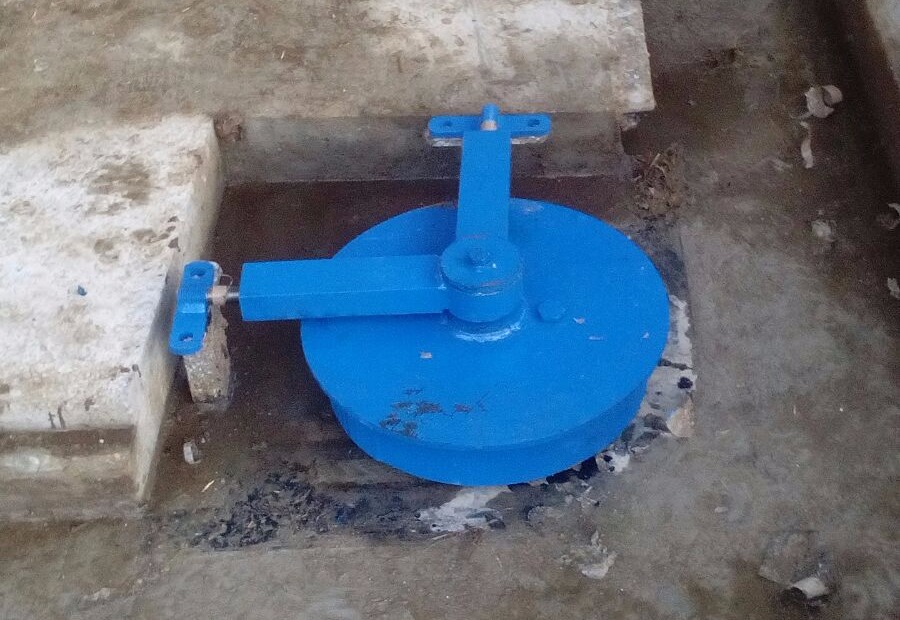

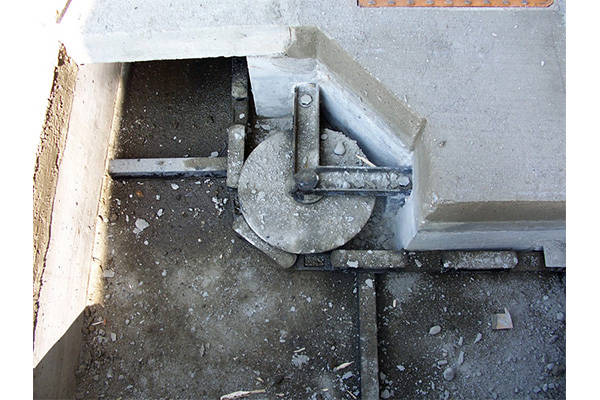

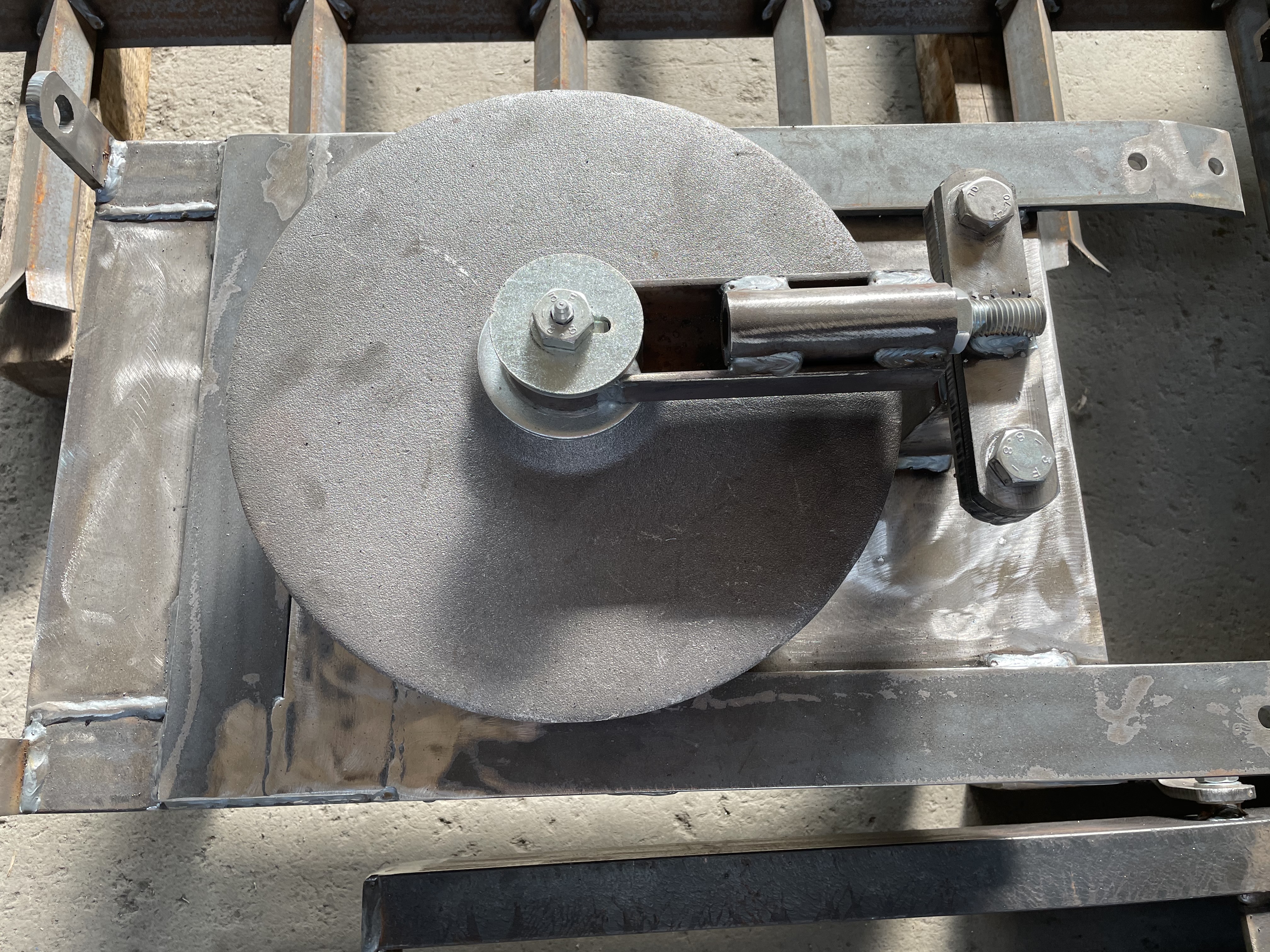

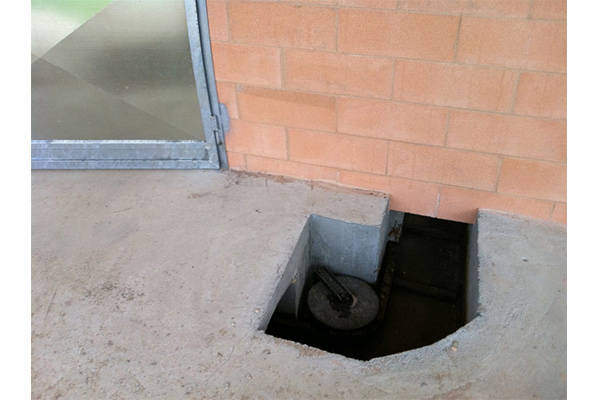

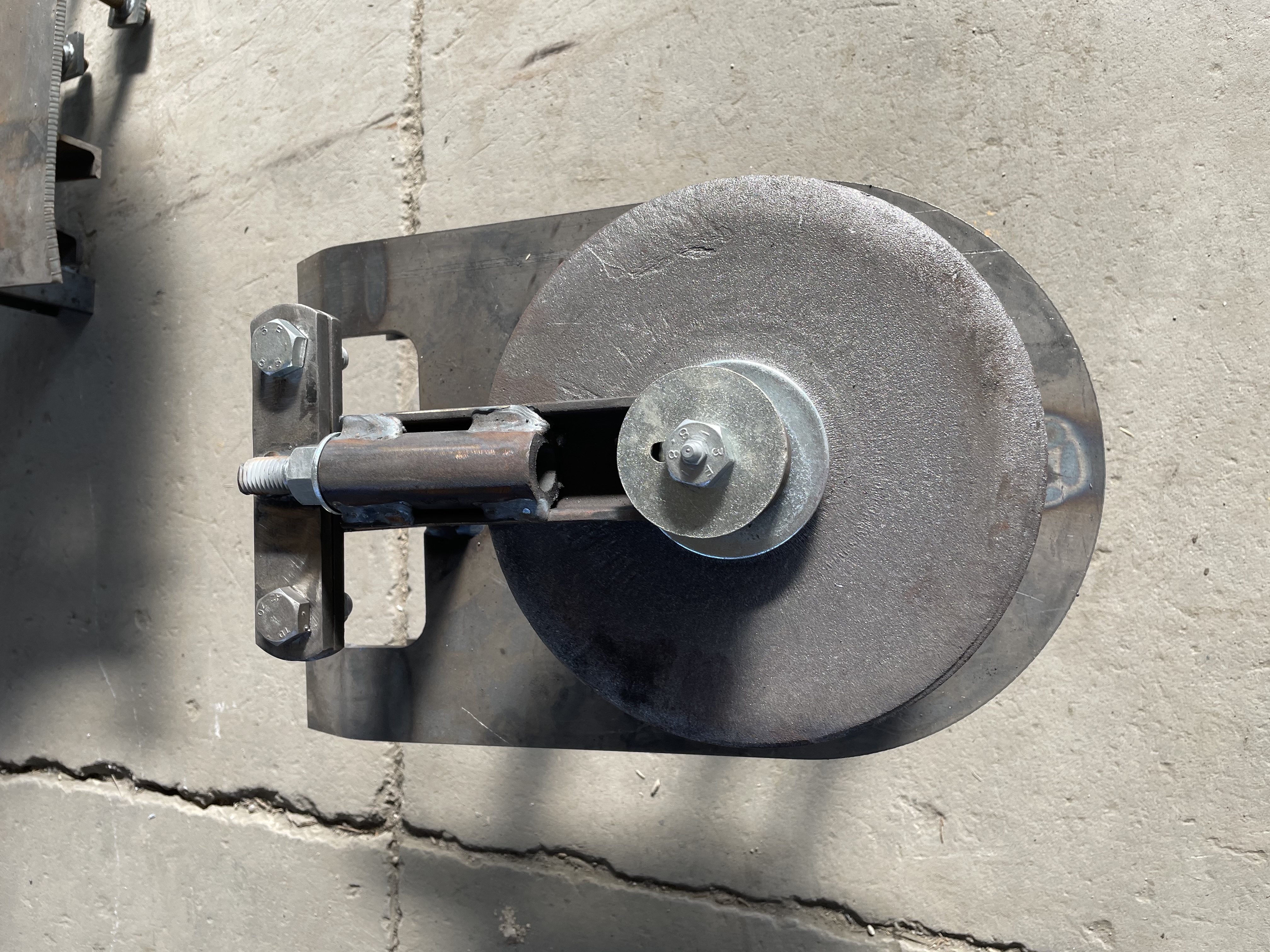

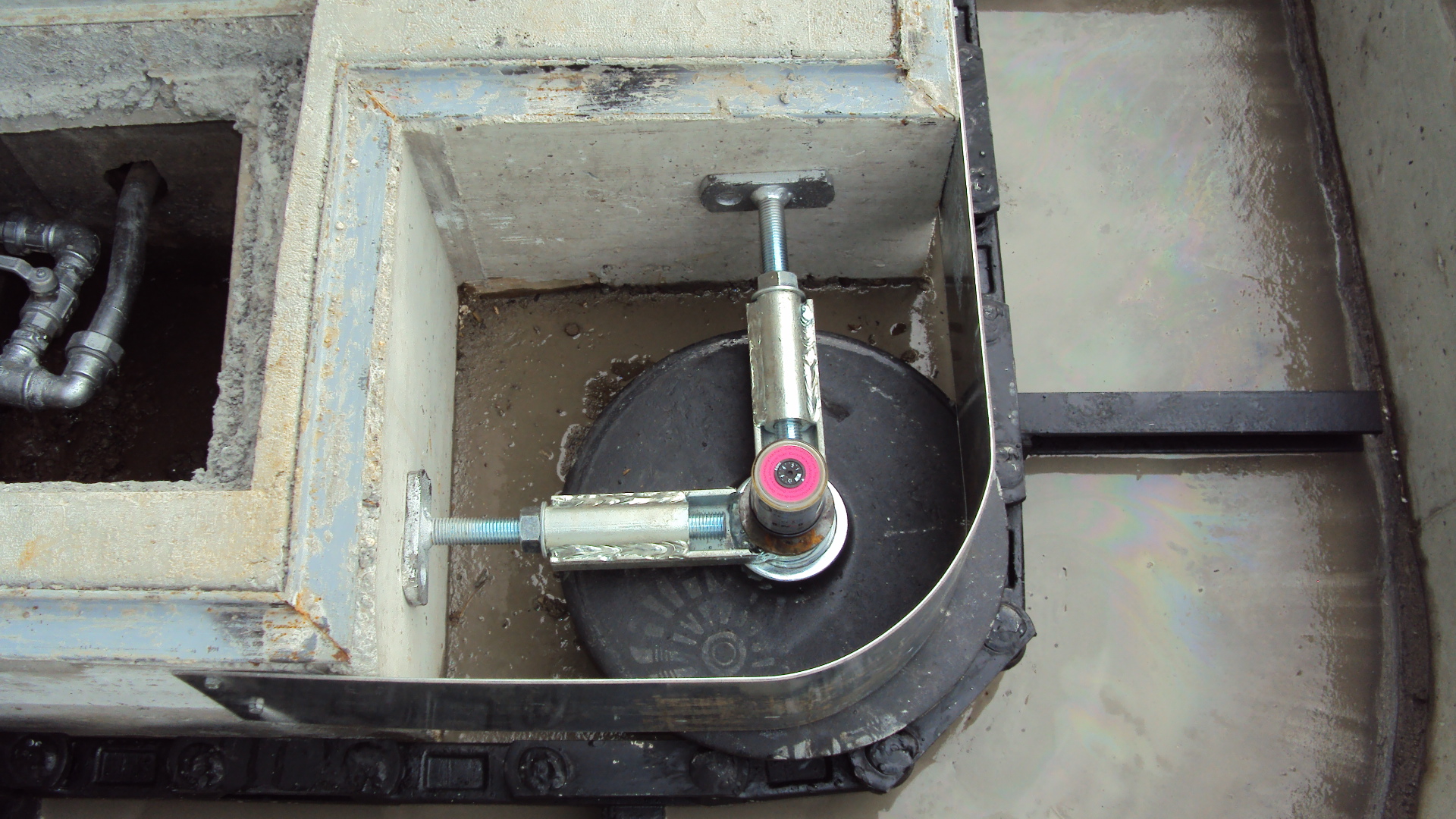

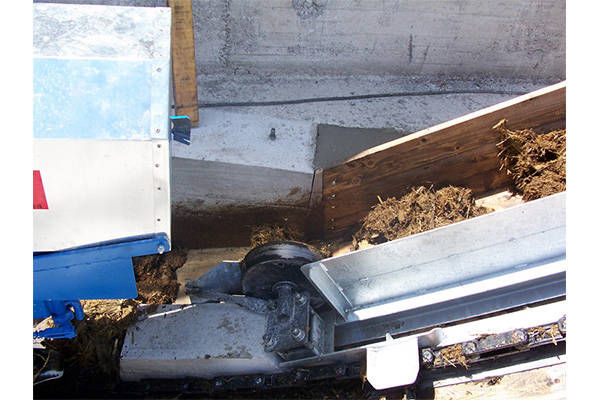

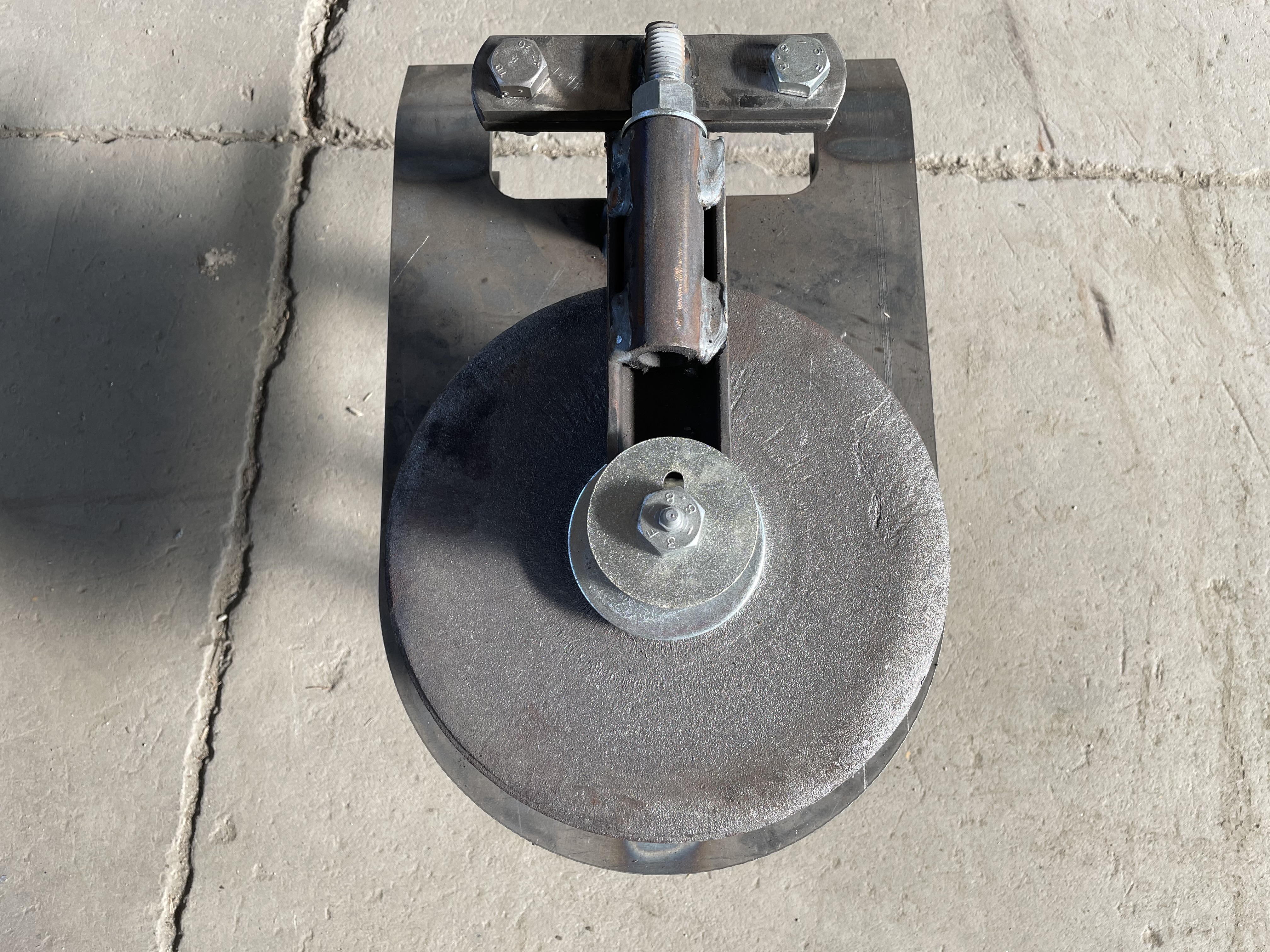

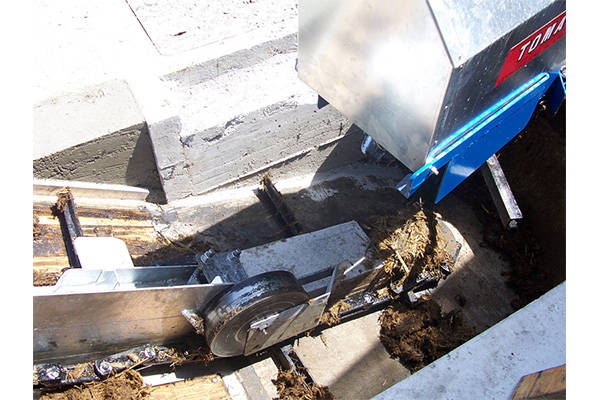

Disponiamo di una vasta gamma di rotelle per rinvio della catenaria con diametro 200, 280, 450 con varie gradazioni, sia da gettare che da imbullonare, complete di accessori ed eventualmente supporto di rinforzo.

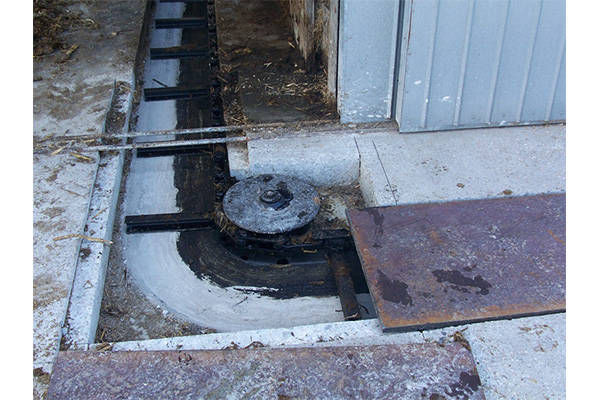

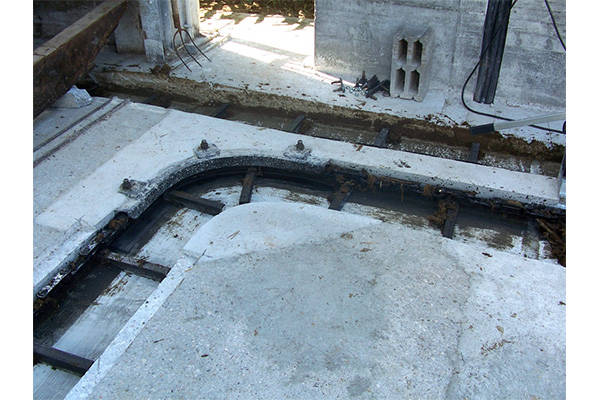

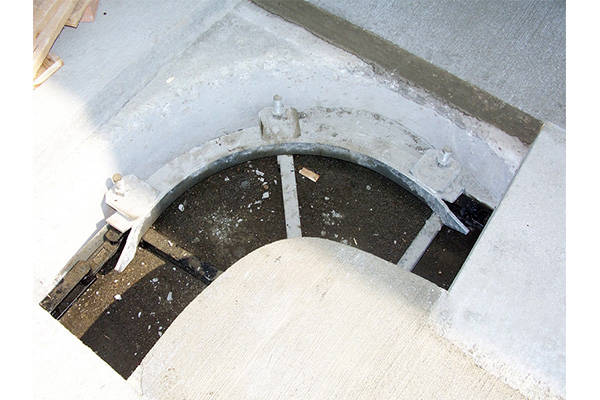

Per il rinvio della catena forniamo anche le curve di ritorno a 90° o le curve cariche, a seconda delle necessità.

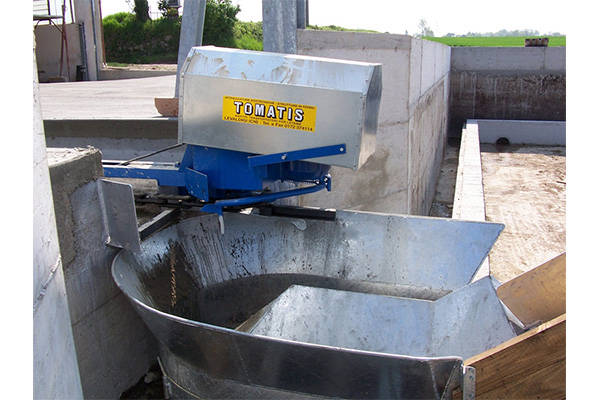

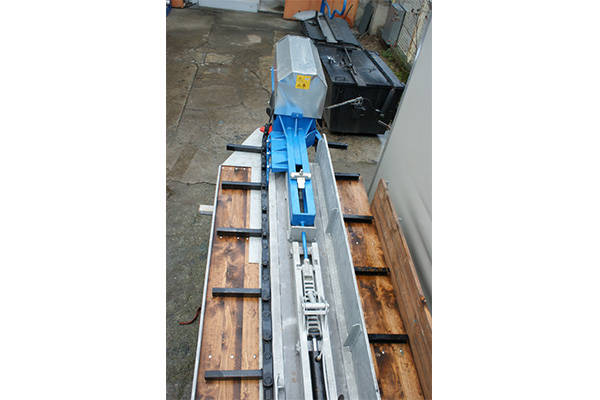

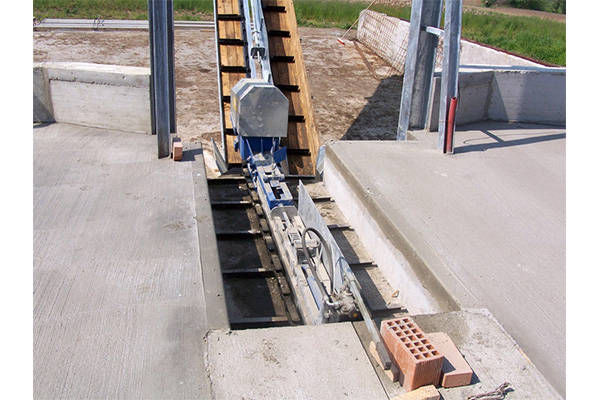

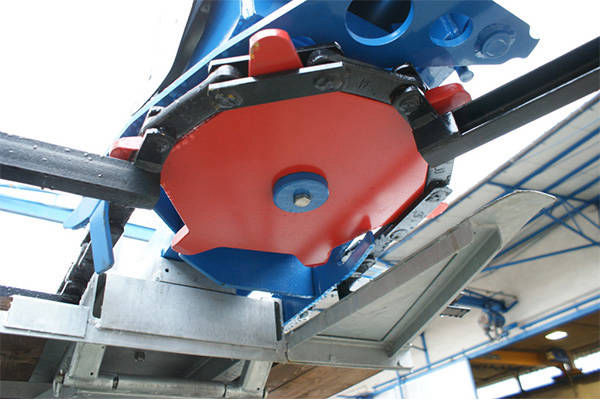

I nostri gruppi traino montano per riduttori RF62, RF65, epicicloidali 2 stadi e 3 stadi. Naturalmente proponiamo gruppi traino per impianti con trazione a 3 denti e impianti con trazione a 6 denti.
Verrà studiato il gruppo riduttore più adatto alle caratteristiche dell’impianto, alla lunghezza della catena e alla tipologia della stessa, e al tipo di trazione.

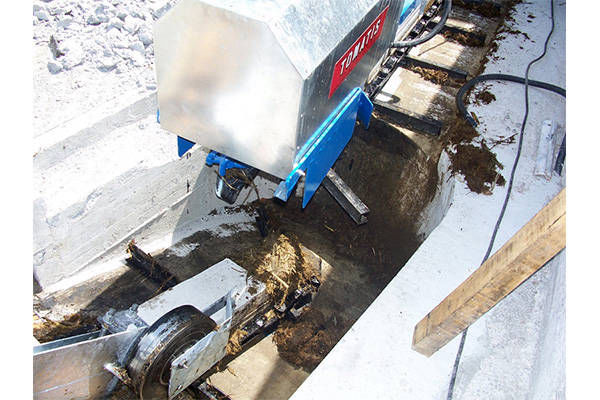

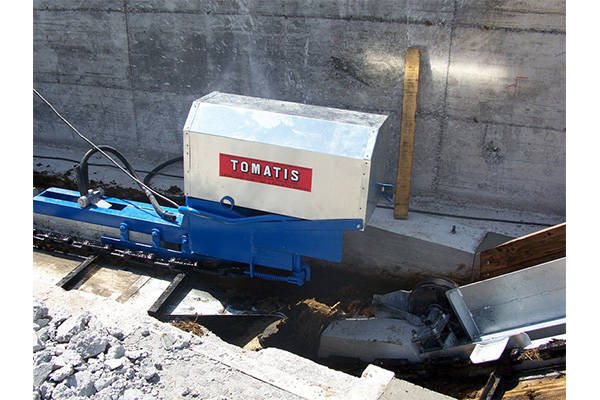

Gruppo traino tipo 2 per catena max 110/120metri con scatola ingranaggi ad assi paralleli albero uscita Ø55 completo di accessori e motorino elettrico monofase hp2/3 con forte coppia di spunto, completo di vaschetta livello olio di rabboccamento visibile esternamente.
Gruppo traino tipo 3 per catena max 150/160 metri con scatola ingranaggi ad assi paralleli albero uscita Ø60 completo di accessori e motorino elettrico 220V, completo di vaschetta livello olio di rabboccamento visibile esternamente.
Gruppo traino tipo 4 per catena max 220 metri con scatola ingranaggi epicicloidale a 2 stadi completo di motorino elettrico trifase hp4/5.5, completo di vaschetta livello olio di rabboccamento visibile esternamente. Motore autofrenante.
Gruppo traino epicicloidale 303 MC R 178 PAM 100, con motorino elettrico HP3 incorporato, nettapale e cuscinetti.
Riduttore Trasmital 305 HZ L3 R 1:178 + PAM 100 + FLANGIA WOA con motore incorporato per impianto con trazione a 6 denti con catena fino a 120,00 m
Gruppo traino tipo 5 per catena grandi lunghezze con scatola ingranaggi epicicloidale 3 stadi R1/112 (306)- hp 5.5 stella a 6 denti, completo di vaschetta livello olio di rabboccamento visibile esternamente. Motore autofrenante.
Gruppo traino epicicloidale per impianto trazione a 6 denti, a 3 stadi, con riduttore 305 R 1:112, con motore trifase HP 3/4
Gruppo traino epicicloidale 3 stadi con riduttore 305 R 1:112 con motore trifase autofrenante HP 3/4
Gruppo traino epicicloidale 3 stadi con riduttore 303 R 1:112 con motore trifase HP 2/3
Gruppo traino epicicloidale 3 stadi per impianti trazione a 6 denti, con riduttore 303 R 1:112 con motore trifase autofrenante HP 2/3

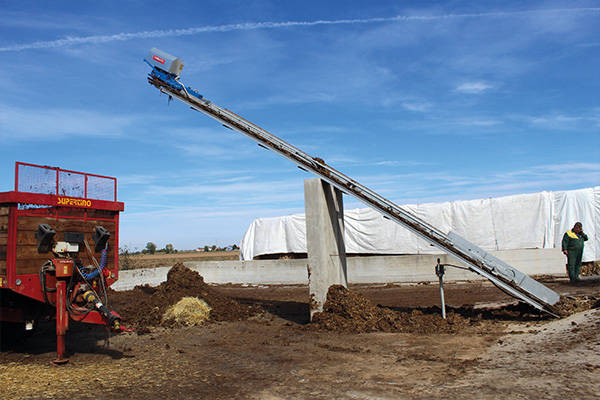

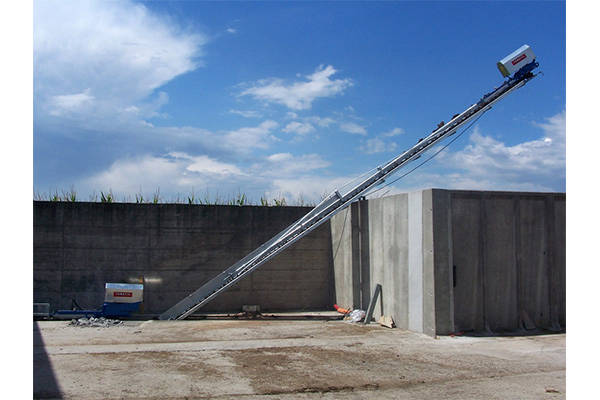

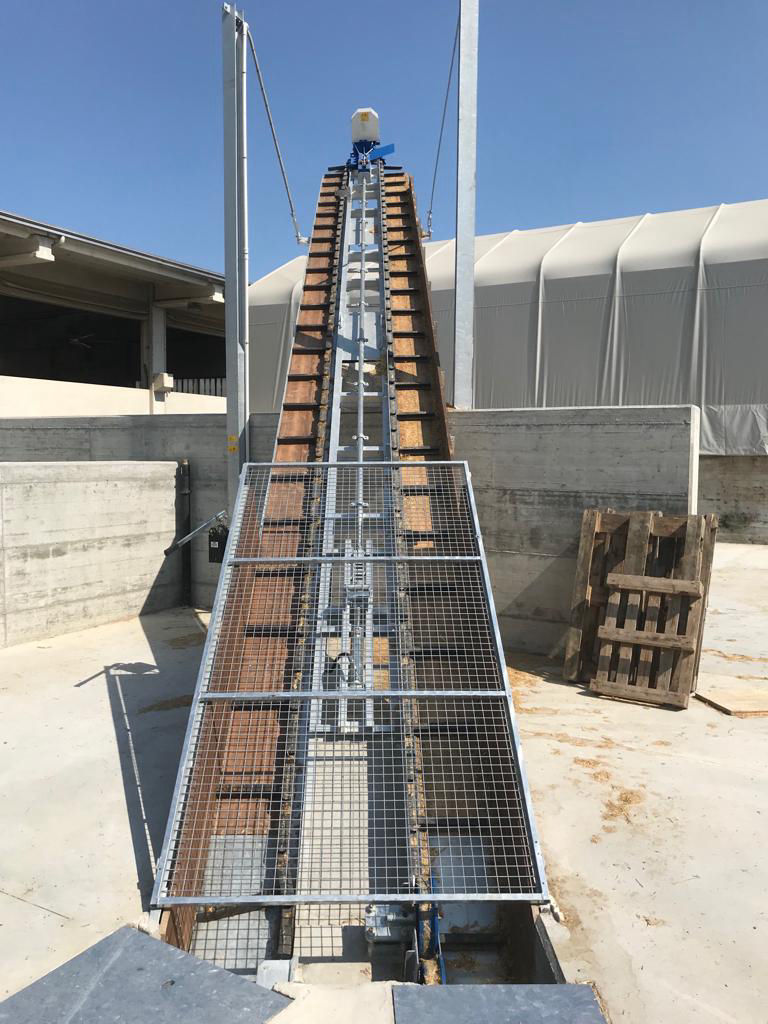

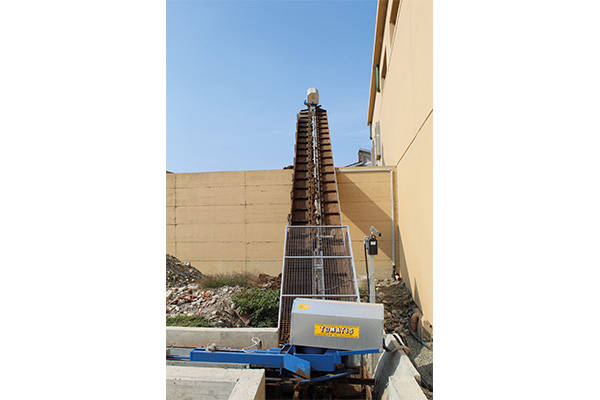

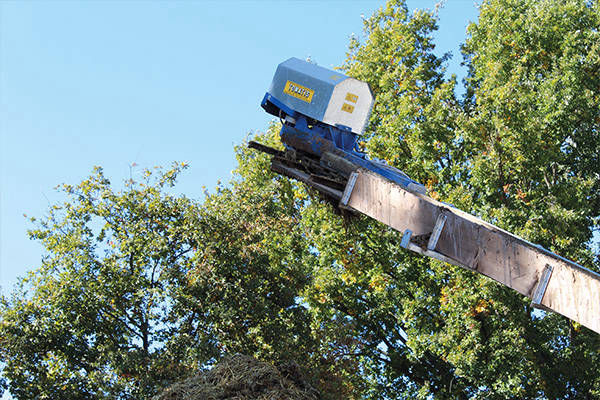

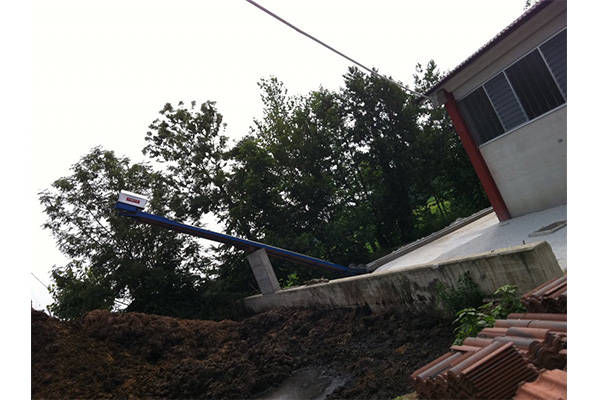

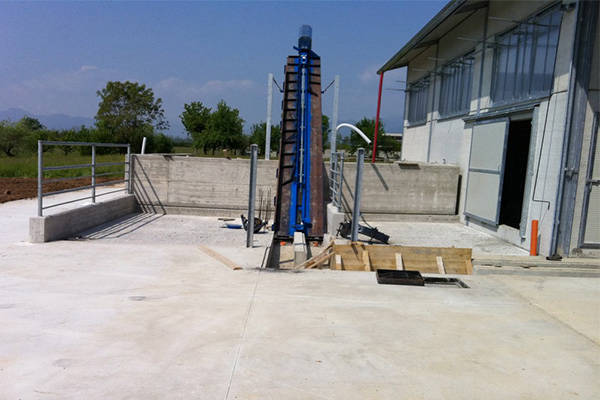

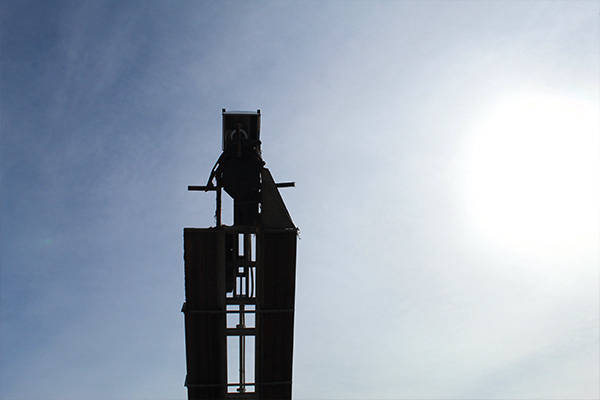

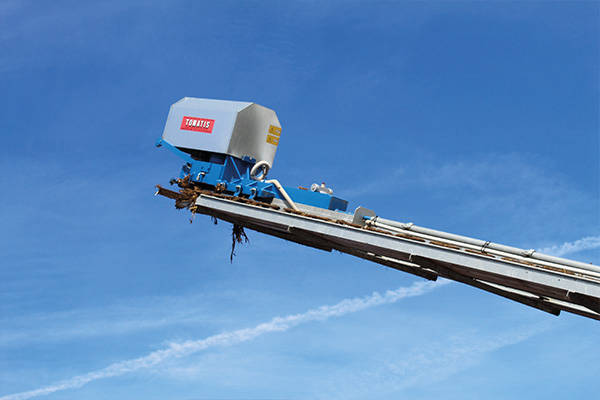

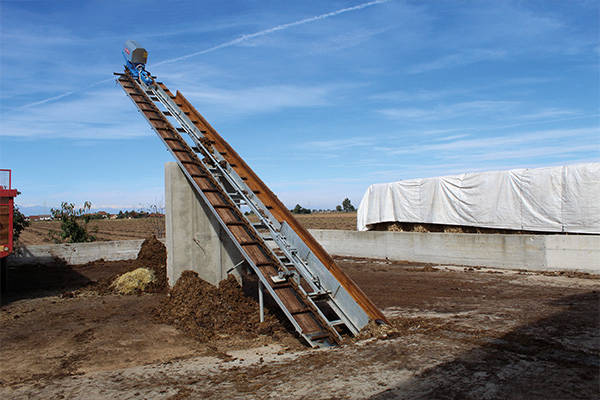

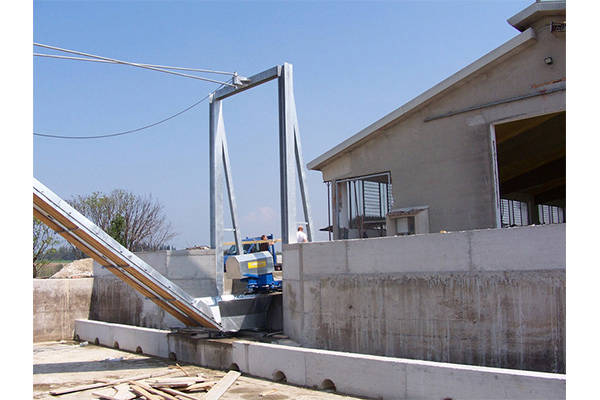

Produciamo elevatori per impianti a 3 denti e impianti a 6 denti.
Elevatori per impianti e 3 denti:
Gli elevatori sono zincati, con fondo in legno verniciato con uno strato di impregnante, si adattano ad un canale di 400 mm quindi presentano un’anima centrale da 200 mm in ferro ad U 120. Sono completi di tensionatore manuale alla base e rotella di salita elevatore.
A richiesta, è possibile prevedere elevatori con canaletta da 45 cm e canaletta da 50, oppure con anima centrale da 150 mm

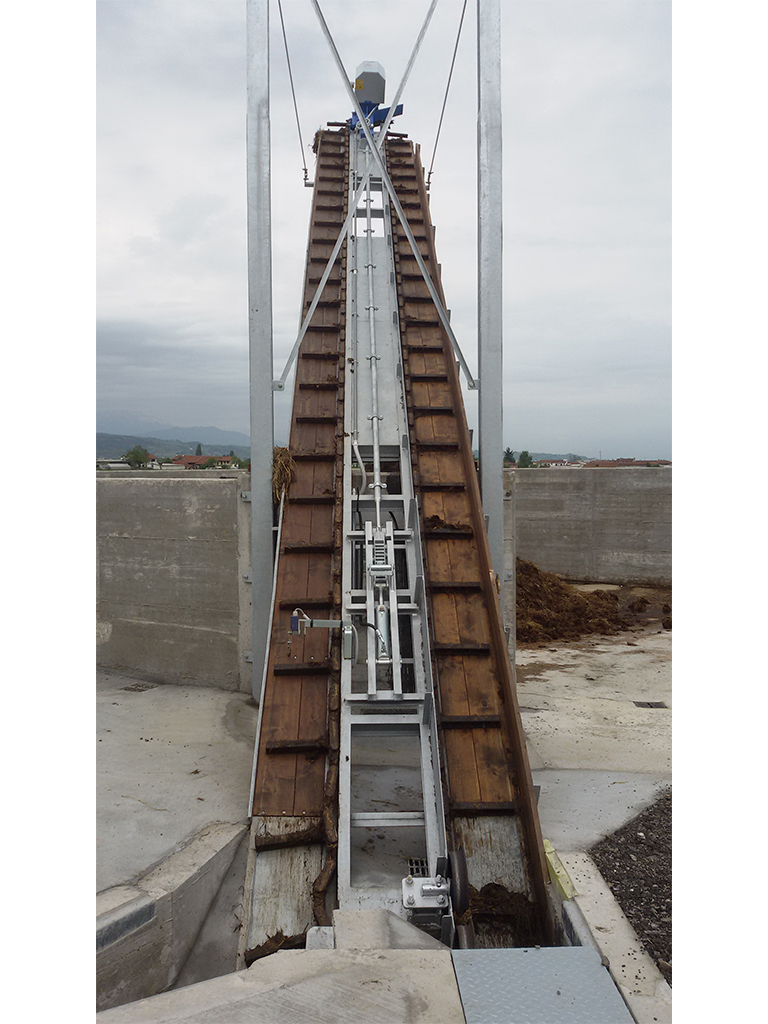

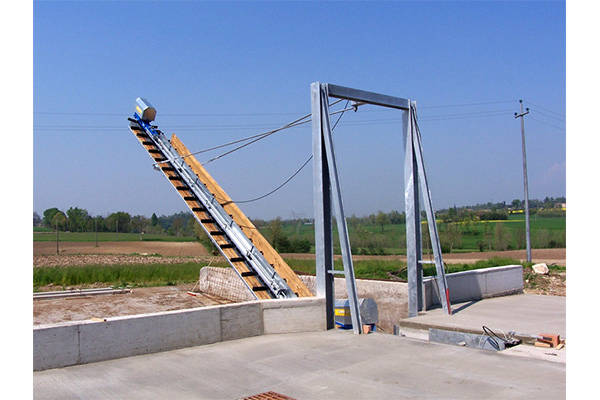

Elevatori impianti a 6 denti:
Gli elevatori sono zincati, con fondo in legno verniciato con uno strato di impregnante, si adattano ad un canale di 400 mm e presentano un’anima centrale da 450 mm in ferro ad U 120. Sono completi di lubrificatore automatico, doppia rotella di salita elevatore, telaio per tensionatore idraulico.
Per gli impianti in piano forniamo telai zincati per motoriduttori in piano con pistone idraulico e pompa manuale.

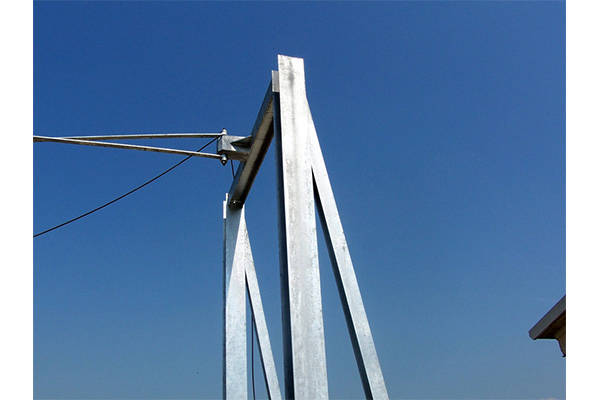

E’ possibile predisporre tiranti aerei e protezione CE.
Le lunghezze degli elevatori vanno ad un minimo di 1,5 mt a un massimo di 12,00 mt sia per impianti a 3 denti che a 6.
Sugli impianti sono disponibili alcuni optional che ne ottimizzano il funzionamento:

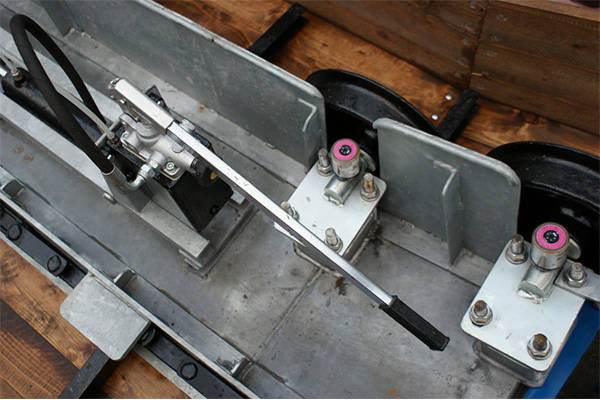

- Tensionatore per catena con pistone idraulico e pompa manuale, incorporato alla base dell'elevatore con cremagliera e fermo meccanico di sicurezza.
- Dispositivo di bloccaggio automatico dell'impianto in caso di rottura, completo di quadro elettrico da collegare al quadro comando
- Tensionatore per catena manuale, incorporato alla base dell'elevatore con chiave, per gli elevatori dai 5,00 mt in su
- La doppia puleggia di salita elevatore si può montare anche sugli elevatori con anima da 400 mm, consentendo di diminuire notevolmente gli sforzi.
Disponiamo di tutti i ricambi necessari per le riparazioni dei gruppi riduttori che possono essere venduti al dettaglio oppure montati dal nostro personale altamente specializzato nel ripristino di gruppi danneggiati dall’usura. Verrà proposto un preventivo accurato per la riparazione e il cliente potrà valutare la possibilità di recuperare un riduttore come nuovo.
